螺旋缠绕管式换热器和螺旋板式换热器的区别

　　在工业热交换领域，螺旋缠绕管式换热器与螺旋板式换热器凭借独特的结构设计，成为有效换热设备的代表。尽管两者均以“螺旋”为核心特征，但在结构原理、性能参数及适用场景上存在显著差异。
　　一、结构原理
　　1.螺旋缠绕管式换热器：三维立体湍流强化传热

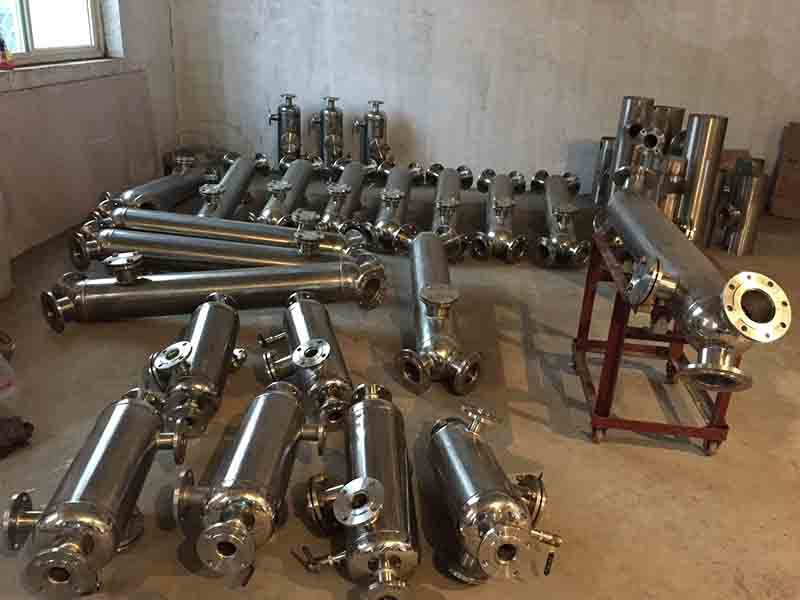

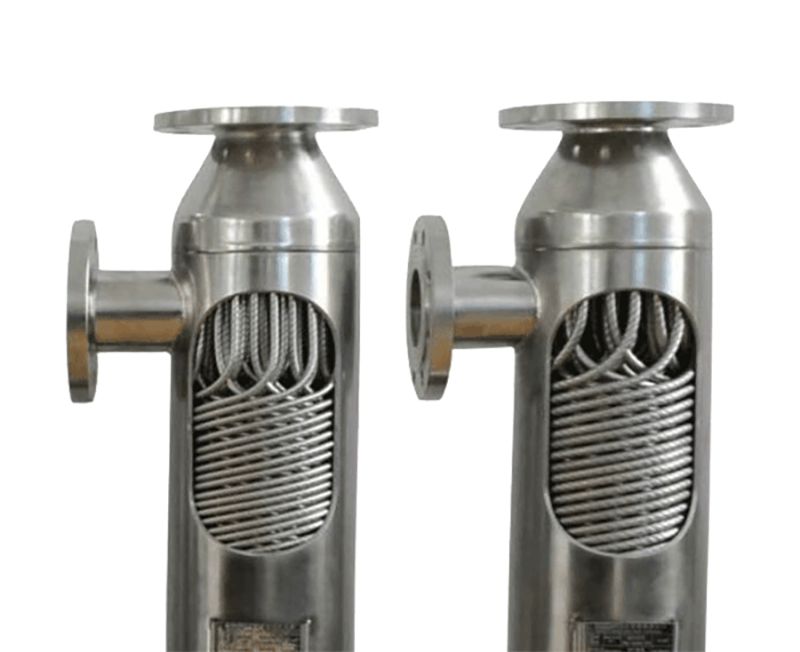

　　螺旋缠绕管式换热器采用多层同角度反向缠绕的管束结构，换热管以3°-20°的缠绕角度螺旋上升，形成三维立体传热网络。其核心创新点在于：
　　湍流强化技术：螺旋缠绕管式换热器通过CFD流体力学优化设计，管束反向缠绕产生的剪切应力使流体形成强烈湍流，传热系数高达14000 W/㎡·℃，较传统设备提升30%-50%。
　　自应力补偿机制：弹性管束设计可消除热胀冷缩产生的应力，耐受压力达20MPa，温度覆盖-196℃至800℃，适用于超低温LNG液化及高温化工反应场景。
　　2.螺旋板式换热器：二维平面逆流有效换热
　　该设备由两张平行金属板卷制成螺旋形通道，冷热流体在独立通道内逆流流动，其技术特点包括：
　　纯逆流换热设计：流体在螺旋通道内呈严格逆流流动，对数平均温差较顺流提升30%以上，适用于低温位热能回收。

　　自清洁功能：单通道内流体流速可达2m/s，悬浮颗粒沉积时局部流速自动提升形成冲刷效应，结垢倾向较板式换热器降低60%。

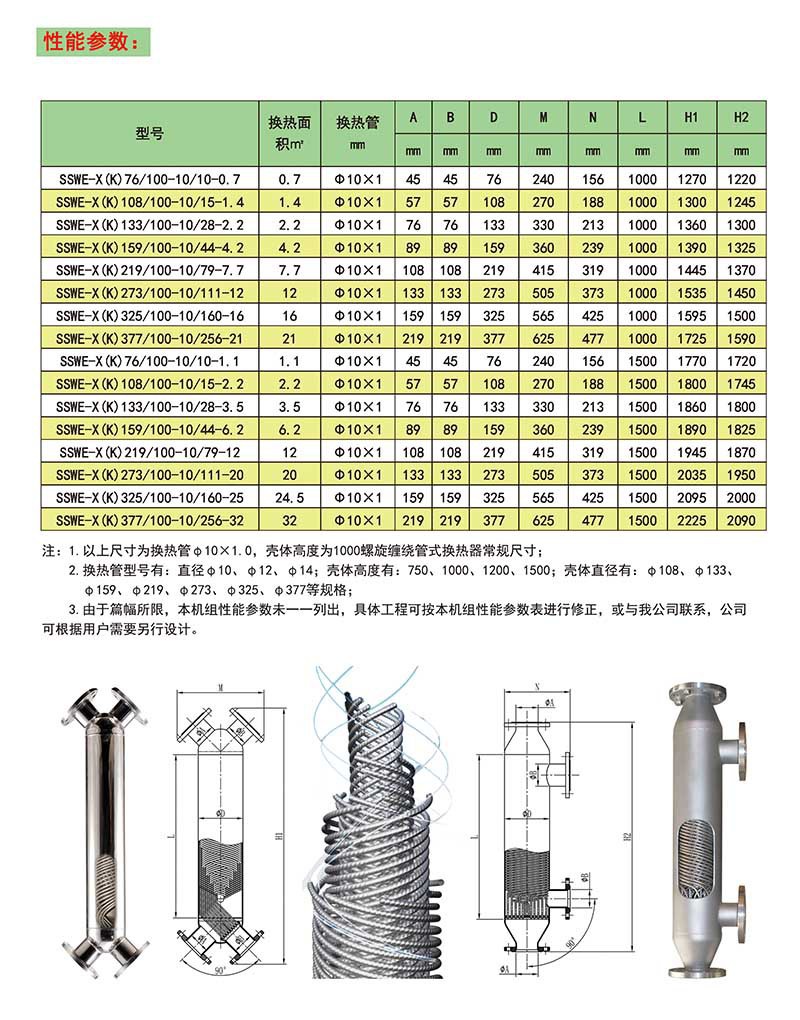

　　二、性能参数
　　性能指标螺旋缠绕管式换热器螺旋板式换热器
　　传热系数5000-14000 W/㎡·℃1800-3500 W/㎡·℃，体积效率单位体积传热面积是传统设备的10倍单位体积传热面积是列管式的3倍。耐压能力20MPa，2.5MPa（碳钢材质）
　　耐温范围-196℃至800℃-40℃至500℃。
　　流体阻力壳程压降≤0.02MPa/m总压降0.05-0.1MPa，抗结垢能力表面处理工艺使污垢系数降低至0.0002㎡·h·℃/kcal流速自动调节机制减少结垢风险。
　　三、维护成本：全生命周期经济性分析
　　1.螺旋缠绕管式换热器：低维护高可靠性
　　焊接结构优势：全自动化机器人焊接工艺使管板焊缝合格率达99.9%，某石化企业连续运行5年未发生泄漏事故。
　　化学清洗便捷性：螺旋缠绕管式换热器采用可拆卸式壳体设计，在线清洗周期延长至2年/次，单次清洗成本较板式换热器降低70%。
　　寿命周期成本：以40年设计寿命计算，其全生命周期成本较传统设备低35%，在LNG接收站等长期运行场景中优势显著。
　　2.螺旋板式换热器：清洗效率与检修难度并存
　　可拆式结构局限：虽然II型、III型支持单侧清洗，但螺旋通道内壁的弯曲结构导致清洗盲区率仍达15%，需配合高压水射流清洗技术。
　　泄漏修复成本：某食品企业发生螺旋板焊缝渗漏后，采用福世蓝高分子复合材料修复，单次维修成本从传统补焊的8万元降至2万元，但修复后需降压运行3个月。

　　备件管理成本：可拆式结构的密封垫片需定期更换，某化工企业年备件费用占设备价值的3%，而缠绕管式换热器无需此类消耗品。

　　四、应用场景选择指南
　　1.螺旋缠绕管式换热器适用领域
　　高压高温工况：如炼油厂催化裂化装置、LNG气化站。
　　超紧凑空间需求：螺旋缠绕管式换热器适用于数据冷却、船舶动力系统。
　　多股流换热场景：化工多效蒸发、天然气脱水工艺。
　　2.螺旋板式换热器优势场景
　　低温热能回收：食品蒸馏、制药浓缩.
　　粘性流体处理：造纸黑液蒸发、污水处理.

　　易结垢介质换热：糖厂汁液加热、盐化工蒸发.

　　螺旋缠绕管式换热器与螺旋板式换热器分别代表了三维立体传热与二维平面逆流的技术路线。前者通过缠绕管束的湍流强化实效率，后者凭借螺旋通道的逆流设计实现经济换热。在实际选型中，需综合考量工况参数、空间限制及维护预算，例如在较高压LNG液化领域优先选择缠绕管式，而在低温粘性流体处理场景中螺旋板式更具性价比。随着材料科学与制造工艺的进步，两类设备正在向更高耐压等级和更广温度范围拓展，为工业节能提供更多技术选项。
