螺旋缠绕管式换热器结构图

　　螺旋缠绕管式换热器是新一代高有效节能型换热设备，区别于传统直管式换热器，采用多层螺旋缠绕管式结构设计，凭借换热效率高、结构紧凑、耐高压、不易结垢、适配工况广等优势，广泛应用于化工、能源、暖通、医药、精细化工等行业。其整体结构设计精*，各部件协同配合，保障设备实现高有效逆流换热。为帮助大家了解设备性能优势，本文详细介绍螺旋缠绕管式换热器的完整结构组成及各部件核心作用。
　　一、整体结构概述

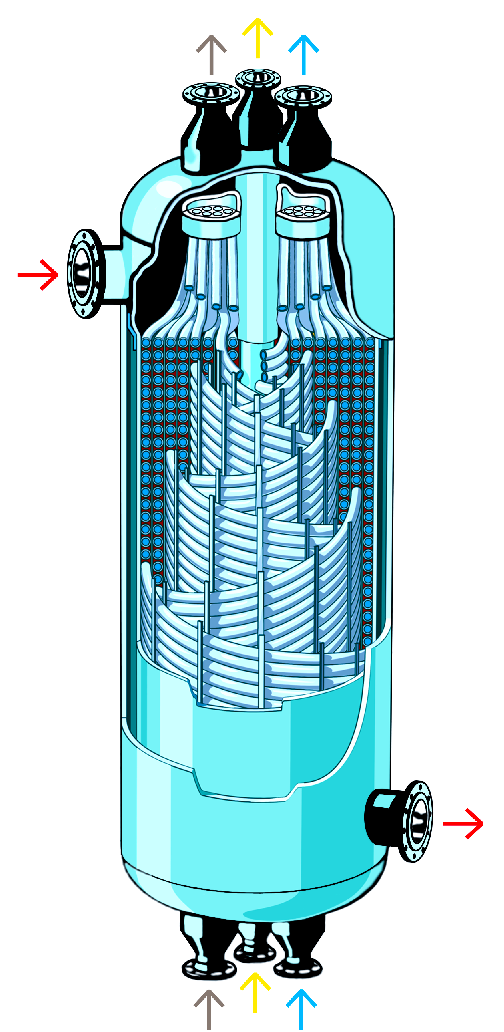

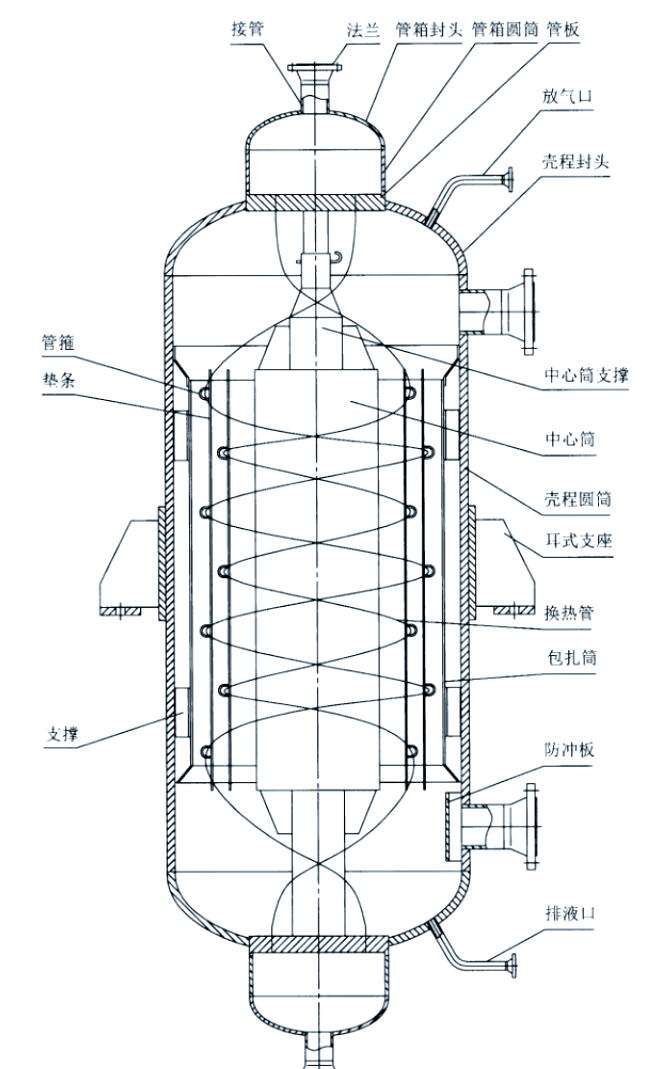

　　螺旋缠绕管式换热器整体结构主要由芯筒、螺旋缠绕管束、设备壳体、管板、管箱集流结构、定距支撑组件、进出口接管及密封配件组成。整体布局紧凑有序，内部管束采用多层反向缠绕工艺，介质可实现完全逆流换热，温差利用率高，换热效果远优于传统管壳式换热器，同时设备占地面积更小，适配性更强。

　　二、核心部件结构与功能
　　1、芯筒
　　芯筒是整个螺旋缠绕管式换热器的核心支撑骨架，位于设备正中间，是换热管缠绕的基准载体。一般采用碳钢、不锈钢等高强度材质制作，刚性强、不易变形。其主要作用是固定管束缠绕基准，保证多层盘管同心度与整体稳定性，避免设备在高温、高压运行工况下出现管束偏移、变形、振动等问题，为设备长期稳定运行筑牢基础。
　　2、螺旋缠绕管束（核心换热部件）
　　缠绕管束螺旋缠绕管式换热器实现热量交换的关键部件，由多根精*细管分层螺旋缠绕在芯筒外侧。设备采用独特的反向缠绕工艺，相邻两层换热管缠绕方向相反，能够有效打破流体层流状态，强化介质湍流扰动，大幅提升换热效率。管束材质可根据工况选用304、316L不锈钢、钛合金、双相钢等耐腐蚀材质，适配清水、酸碱介质、油气等不同换热场景。同时层间设置均匀间隙，杜绝流动死区，降低结垢概率。
　　3、设备壳体
　　壳体为圆柱形承压壳体，是设备的外部保护结构，同时承担容纳壳程介质、承压密封的作用。壳体采用钢板卷制或整体锻造工艺制作，承压性能优异，可适配高低温、高压复杂工况。壳体预留壳程进出口、排污口、放空口及检测接口，方便设备运行监测与日常维护。
　　4、管板与管箱组件

　　管板为高强度厚板结构，布置在壳体两端，主要用于固定管束端口，同时准确分隔管程与壳程介质，杜绝介质串流、渗漏。螺旋缠绕管式换热器换热管与管板采用胀焊结合工艺连接，密封性能强、耐压性高。管箱搭配集流结构，可均匀分配、汇集管程介质，保障各层管束流量均衡，避免偏流影响换热效果。

　　5、定距支撑与防震结构
　　为解决管束运行振动、间距不均问题，设备配备专用定距条、支撑环与防震组件。可准确固定管束层间间距，稳固管束结构，有效削弱流体冲击带来的振动与噪音，减少管道磨损，大幅延长设备使用寿命。
　　6、密封与管路接口
　　设备进出口采用标准法兰结构，对接便捷、密封性好。关键密封部位搭配高压专用密封垫片，适配高温高压工况，杜绝跑冒滴漏问题，保障设备连续稳定运行。
　　三、结构设计核心优势
　　得益于独特的螺旋缠绕结构，该款螺旋缠绕管式换热器实现了结构与性能的双重优势。设备整体紧凑、占地面积小，换热面积密度高；纯逆流换热模式，温差利用率高、换热效率优异；多层缠绕缓冲结构抗振动、耐高压、不易结垢，运维成本低，能够很好的适配工业连续化、高精度换热生产需求。
