螺旋缠绕管式换热器在石油化工流程中的能量回收

　　在全球能源转型与“双碳”目标的大背景下，石油化工行业作为高耗能产业，其能量回收效率的提升至关重要。螺旋缠绕管式换热器凭借其独特的紧凑结构、高超的传热效率的高压耐受力，正日益成为石化流程中能量回收环节的关键设备，为行业的节能降耗与经济效益提升提供了强有力的技术解决方案。
　　一、螺旋缠绕管式换热器的技术优势

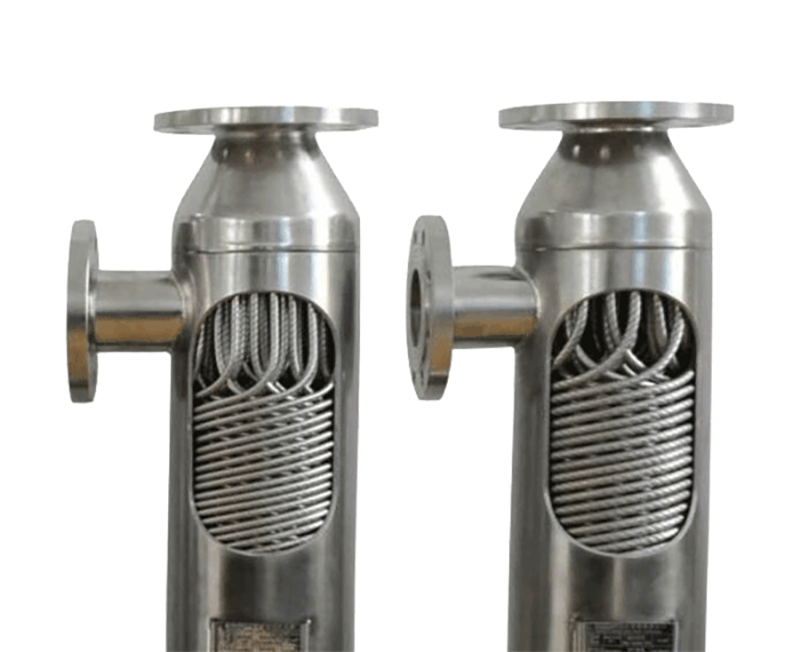

　　螺旋缠绕管式换热器通过将多组细管按螺旋线形状层层缠绕在筒上，构成了其独特的核心结构。这一设计恰恰针对性地解决了传统换热器的痛点，使其在石化能量回收中展现出显著优势：
　　较高的传热效率：螺旋缠绕管式换热器程流体产生强烈的螺旋流动，较大地湍动了边界层，减少了热阻。其传热系数通常是传统管壳式的1.5至2倍甚至更高，实现了在更小温差下的有效热量回收。
　　显著的紧凑性：较高的比传热面积使其结构非常紧凑。在实现同等换热负荷的前提下，其体积和重量可比传统管壳式换热器减少30%至50%，大幅节省了空间和材料成本。
　　耐压与抗热应力能力：管束的螺旋缠绕结构本身具有弹性，能够更好地吸收由于温度和压力变化引起的热膨胀，从根本上避免了热应力破坏。同时，其结构也非常适用于高压、较高压工况。
　　抗结垢与自清洁特性：螺旋缠绕管式换热器的强烈湍流不仅强化了传热，也有效冲刷了管壁，减缓了污垢的沉积，保持了长期运行下的有效与稳定。
　　二、在石油化工能量回收中的典型应用
　　催化裂化装置：用于回收再生高温烟气的热量，产生高压过热蒸汽。能够有效应对高温烟气，并节省宝贵的装置空间。
　　加氢裂化/加氢精制装置：在反应产物进出料换热系统中，反应流出物温度高、压力较高。SWHE是少数能同时胜任如此苛刻的压力和温度条件，并实现有效换热的设备之一，能大幅降低反应进料加热炉的燃料消耗。
　　乙烯裂解装置：在急冷锅炉中，需要急速冷却高温裂解气以终止反应并回收热量。紧凑结构和有效传热能力在此优势。

　　芳烃联合装置：用于塔顶馏出物与进料或其他物流之间的热量集成回收，提升整个装置的热联合水平，降低冷却水和蒸汽的消耗量。

　　三、带来的经济效益与环保价值
　　直接节能降耗：更高的热回收率直接减少了外部加热炉的燃料消耗和冷却系统的负荷，显著降低装置的综合能耗。
　　降低投资成本：螺旋缠绕管式换热器设备紧凑，减少了占地面积、基础建设费用和材料用量。虽然单位面积的制造成本较高，但总体投资往往更具竞争力。
　　减少运营成本：更强的抗结垢能力意味着更长的运行周期和更少的清洗维护费用，提高了装置运行的连续性和经济性。

　　减少碳排放：螺旋缠绕管式换热器通过节约化石燃料消耗，直接减少了二氧化碳及各类污染物的排放，助力石化企业实现绿色低碳转型。

　　螺旋缠绕管式换热器已不再是特定领域的专用设备，它正以综合性能，成为石油化工流程能量回收领域的一场技术革命。它契合了石化工业对流程强化、节能降耗、安全可靠及节约空间的核心需求。
　　随着制造工艺的不断进步、新材料的应用以及数字化设计的深度融合，螺旋缠绕管式换热器的应用范围将进一步拓宽，性能将更加优化。它无疑是推动石油化工行业迈向有效、清洁、可持续发展未来的关键装备之一。
